Le branchement d’un chauffe-eau 380v en 220v ne se fait pas au hasard. Entre un appareil réellement triphasé, un modèle reconfigurable, un ballon monophasé à raccorder sur une installation en triphasé, ou encore un chauffe-eau avec carte électronique dédiée, les cas sont très différents. La bonne méthode dépend toujours de trois points : la plaque signalétique, la tension disponible et le schéma constructeur.
Dans une installation triphasée, on trouve généralement 3 phases et 1 neutre. La tension est de 230 V entre une phase et le neutre, et d’environ 400 V entre deux phases (souvent encore appelé 380 V dans le langage courant). C’est cette différence qui explique pourquoi un branchement direct entre deux phases peut détruire un appareil prévu pour 220 ou 230 V.
Peut-on brancher un chauffe-eau 380v en 220v ?
Oui, dans certains cas seulement. Le principe consiste à faire fonctionner un chauffe-eau prévu pour une autre configuration d’alimentation, ou à raccorder correctement un modèle 220 V sur une installation triphasée. La réponse courte est simple : la conversion est possible si le constructeur la prévoit, si le câblage interne peut être reconfiguré, ou si un transformateur adapté est installé.
Les retours d’expérience publiés sur les forums vont tous dans le même sens. La solution existe, mais elle n’est pas simple par défaut. Un intervenant sur System D résume très bien la situation : « De manioère simple , non . » Un autre précise la méthode de base quand l’installation le permet : « Il faut faire arriver un neutre et une phase à votre cumulus en passant par le contacteur J/N , et remplacer la protection du cumulus par une bipolaire adaptée et voir si il y a un équilibrage de phase à effectuer. »
Dans quels cas la conversion est possible
La conversion peut fonctionner dans les situations suivantes :
- Le chauffe-eau accepte un câblage mono ou tri, avec barrettes ou bornier à repositionner selon le schéma du constructeur.
- Le modèle existe en plusieurs versions électroniques, par exemple une carte pour le triphasé et une autre pour le monophasé.
- L’installation est triphasée avec neutre disponible, ce qui permet d’alimenter un appareil 220 ou 230 V avec une phase + un neutre + la terre.
- Un transformateur 400 V / 230 V peut être ajouté, à condition qu’il soit dimensionné pour la puissance du ballon.
- Le chauffe-eau est remplacé par un modèle 230 V plus simple à raccorder et parfois plus économique à long terme.
Le cas typique rencontré dans les maisons anciennes est celui d’un ancien cumulus de 200 litres en 380 V, parfois âgé de plus de 25 ans, remplacé par un modèle récent en monophasé. C’est aussi fréquent lors du passage d’une maison du triphasé 230 V au monophasé 230 V.
Pourquoi un branchement direct entre deux phases ne convient pas
Un chauffe-eau prévu pour 220 ou 230 V ne doit pas être branché directement entre deux phases d’un réseau triphasé classique, car la tension obtenue est d’environ 400 V. C’est largement au-dessus de la tension admissible par les résistances, les organes de sécurité et surtout la carte électronique des modèles modernes.
Des témoignages sont très clairs à ce sujet. Un utilisateur indique avoir mesuré 400 V entre deux phases, avoir testé le branchement, puis avoir rapidement débranché car « ça sentait le chaud ». Un autre résume la conséquence sur un ballon électronique : « mais du 380v sur une carte électronique qui supporte du 220v, elle n a pas aimé. résultat carte elec a changer… »
Le branchement entre deux phases n’est donc pas une astuce, c’est une erreur de raccordement quand l’appareil est prévu pour 220 ou 230 V.

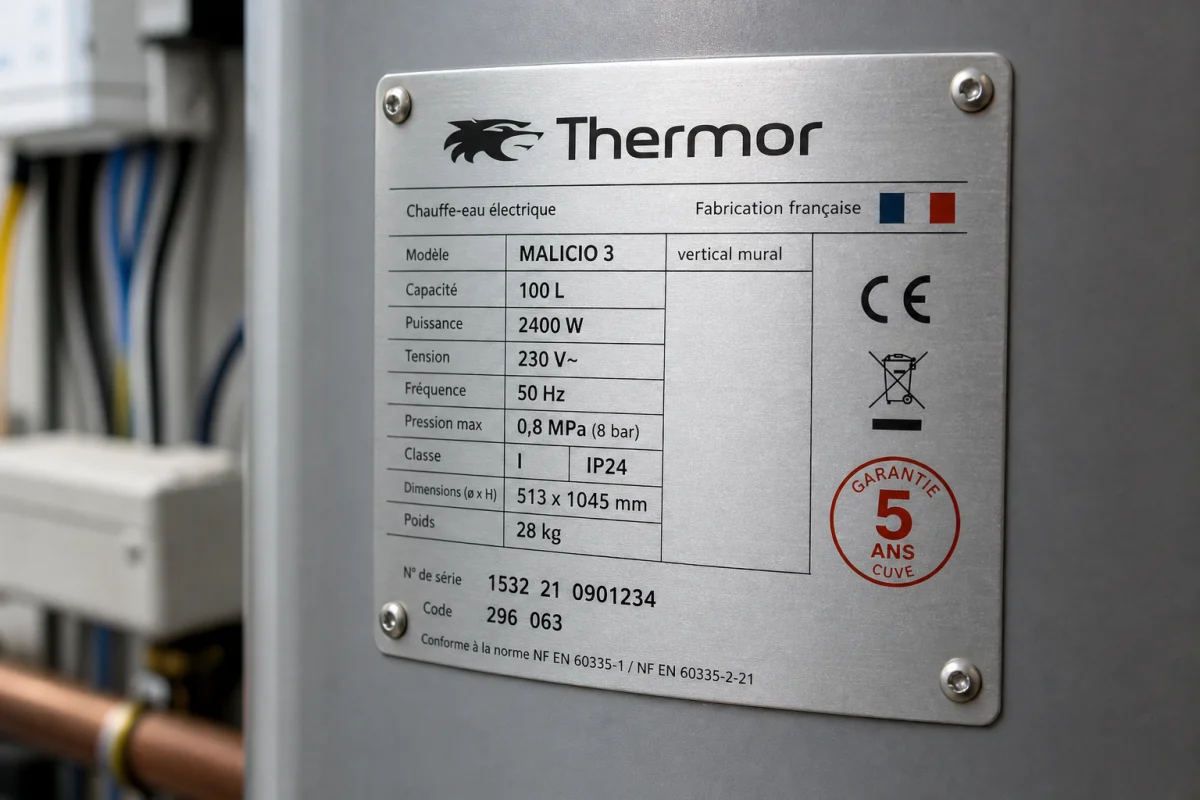

Lire la plaque signalétique du chauffe-eau avant toute modification
La plaque signalétique reste le point de départ. Elle donne la tension, la puissance, parfois l’intensité et parfois plusieurs schémas d’alimentation autorisés. Sans cette lecture, toute tentative de conversion repose sur des suppositions.
Savoir si le chauffe-eau peut fonctionner en 220v
Certaines plaques signalétiques mentionnent clairement :
- 230 V monophasé
- 400 V triphasé
- 230/400 V selon le couplage
- ou plusieurs schémas constructeur
Sur certains chauffe-eau à élément stéatite ou blindé, le constructeur prévoit des résistances configurables. Des documents pédagogiques montrent par exemple des ensembles avec 3 résistances de chauffe, à raccorder selon le bon schéma. Dans ce type de matériel, le passage du tri au mono peut être envisageable, mais uniquement selon la documentation technique.
La puissance inscrite sur la plaque conditionne aussi tout le reste, notamment :
- le calibre du disjoncteur,
- la section des conducteurs,
- le choix d’un éventuel transformateur,
- la compatibilité du contacteur jour/nuit.
Identifier un modèle nécessitant une carte ou un câblage spécifique
Les chauffe-eau récents, notamment certains modèles thermodynamiques, peuvent utiliser une carte électronique spécifique au mode d’alimentation. Des retours d’utilisateurs évoquent des appareils sur lesquels la version triphasée et la version monophasée se distinguent par la carte, alors que le connecteur vers les résistances reste identique. Certains mentionnent même des cartes triphasées rouges et des cartes monophasées vertes.
Dans ce cas, un simple changement de fils ne suffit pas. Il faut vérifier :
- la référence exacte du chauffe-eau,
- l’existence d’un kit de conversion,
- la disponibilité d’une carte électronique compatible 230 V,
- les instructions du fabricant ou du SAV.
Le cas d’un Thermor Aeromax Access réf. 296079 revient souvent dans les discussions lorsqu’un ancien ballon triphasé est remplacé par un modèle neuf monophasé sur une maison restée en triphasé.
Comment savoir si mon chauffe-eau est en triphasé ?
Un chauffe-eau peut être installé sur une maison en triphasé sans être lui-même alimenté en triphasé. Il faut donc distinguer le type de réseau du logement et le type d’alimentation réellement utilisé par le ballon.
Repérer les conducteurs d’alimentation au chauffe-eau
Le premier contrôle se fait au niveau du boîtier de raccordement. Dans les discussions entre particuliers et électriciens, un point revient souvent : ne pas se fier seulement aux couleurs. Le jaune/vert correspond à la terre, mais les autres couleurs peuvent varier selon l’âge de l’installation.
Un exemple fréquemment cité fait état de :
- 1 fil bleu,
- 1 fil noir,
- 1 fil marron,
- 1 fil jaune/vert pour la terre.
Cette présence de plusieurs conducteurs ne suffit pas à conclure. Il faut identifier leur fonction réelle : phase, neutre, autre phase, terre. Les conseils donnés sur les forums sont cohérents : prendre des photos du boîtier et de la platine, puis vérifier les tensions avant tout raccordement.
Vérifier la tension réellement disponible sur l’installation
Le contrôle au multimètre permet de savoir ce qui arrive réellement au chauffe-eau :
- entre phase et neutre, on doit trouver environ 230 V,
- entre deux phases, on trouve environ 400 V.
Dans certaines maisons, le tableau est en triphasé mais le circuit chauffe-eau n’a reçu à l’origine que 3 phases + terre, sans neutre amené au point d’usage. Dans ce cas, un chauffe-eau 220 V ne peut pas être alimenté correctement tant qu’on n’a pas ramené un neutre.
La vérification des tensions doit être faite appareil hors service, circuit sécurisé, et idéalement par un professionnel si l’identification des conducteurs n’est pas parfaitement claire.
| Mesure | Valeur attendue | Interprétation |
|---|---|---|
| Phase + neutre | Environ 230 V | Compatible avec un chauffe-eau 220/230 V si le reste de l’installation suit |
| Phase + phase | Environ 400 V | Incompatible en direct pour un appareil prévu en 220/230 V |
| Présence de terre | Obligatoire | Protection des personnes et conformité du raccordement |
| Puissance sur plaque | Variable selon modèle | Détermine disjoncteur, câble et transformateur éventuel |
Faut-il un neutre pour alimenter un chauffe-eau en 220v ?
Oui, dans la grande majorité des cas. Pour obtenir 230 V utiles sur une installation triphasée classique, il faut prendre une phase et un neutre. Sans neutre, le branchement d’un appareil 220 ou 230 V devient impossible en direct.
Un avis publié sur un forum spécialisé le formule simplement : « Bonjour, dans l’absolu oui, un transformateur 400V/230V (380V/220V) d’une puissance suffisante pour alimenter le chauffe-eau mais… Si vous êtes en triphasé 400V, vous pouvez obtenir du 230V entre 1 phase et le neutre. »
Branchement type en monophasé : phase, neutre et terre
Le schéma de base d’un chauffe-eau monophasé est :
- une phase,
- un neutre,
- une terre.
Si un contacteur jour/nuit est présent, le raccordement doit passer par ce dispositif comme sur une installation classique, avec une protection adaptée en amont. Le conducteur jaune/vert n’est jamais un neutre. Cette confusion est l’une des erreurs les plus risquées en rénovation.
Comment brancher un chauffe-eau 380v en 220v selon le cas
Il n’existe pas une seule méthode valable pour tous les appareils. Le bon choix dépend du ballon, du tableau électrique et du budget de l’intervention.
Reconfigurer le bornier ou le câblage interne si le constructeur le prévoit
Certains chauffe-eau acceptent une reconfiguration interne. Cela peut passer par :
- le déplacement de barrettes de couplage,
- la modification du bornier,
- le remplacement d’une carte électronique,
- l’application d’un schéma mono fourni par le constructeur.
Sur des chauffe-eau à 3 résistances, la manière dont elles sont raccordées change totalement le comportement de l’appareil. Une intervention sans notice constructeur expose à une mauvaise répartition de puissance, à une chauffe partielle ou à une détérioration rapide.
Quand cette solution est prévue par le fabricant, la main-d’œuvre constatée tourne souvent autour de 80 à 150 euros, hors pièces éventuelles.
Alimenter un modèle 220v depuis une installation triphasée avec une phase et un neutre
C’est souvent la solution la plus simple quand le réseau de la maison est en triphasé mais que le chauffe-eau doit fonctionner en 230 V. Le principe est alors de tirer ou reprendre :
- 1 phase,
- 1 neutre,
- 1 terre.
Le contacteur jour/nuit peut être conservé si son calibre est compatible. Il faut aussi remplacer le cas échéant l’ancienne protection triphasée par une protection bipolaire adaptée.
Ce type de raccordement impose parfois de revoir l’équilibrage des phases au tableau. Dans une installation triphasée, les consommations devraient rester aussi proches que possible d’une phase à l’autre. Un déséquilibre marqué peut entraîner un déclenchement et faire circuler un courant trop important dans le neutre.
Utiliser un transformateur 380v 220v si nécessaire
Lorsqu’aucun neutre n’est disponible au bon endroit ou quand l’appareil ne peut pas être reconfiguré facilement, un transformateur 400 V / 230 V peut être envisagé. Des forums confirment l’existence de cette solution, mais avec une vraie réserve sur sa rentabilité. Un avis utilisateur résume bien ce point : « Ils existent, oui. Mais je ne suis pas certain que ce soit rentable (prix de l’appareil). »
Les ordres de prix constatés sont les suivants :
- transformateur triphasé-monophasé : 150 à 300 euros selon la puissance,
- convertisseur électronique : 200 à 450 euros.
Pour des convertisseurs plus complexes, certains retours évoquent des matériels souvent pensés pour des puissances importantes, parfois autour de 6000 W minimum. Pour un chauffe-eau domestique, cette option peut devenir économiquement discutable face à un remplacement complet.
Peut-on garder le contacteur jour nuit après la conversion ?
Oui, souvent, mais à condition de vérifier sa compatibilité avec le nouveau mode d’alimentation et le courant appelé par le chauffe-eau en 220 V. Le changement de tension et de configuration peut imposer une adaptation du câblage au tableau.
Adapter le disjoncteur et la protection bipolaire au chauffe-eau en 220v
Le circuit doit disposer d’une protection monophasée correctement calibrée pour couper en cas de surcharge ou de court-circuit. Si l’ancien chauffe-eau était protégé en triphasé, il faut souvent :
- supprimer l’ancienne logique de protection tri pour ce circuit,
- poser une protection bipolaire adaptée,
- vérifier le calibre du contacteur jour/nuit,
- contrôler la cohérence avec la puissance du ballon.
L’intervention d’un électricien qualifié coûte généralement 100 à 200 euros en plus, selon la complexité. Cette prestation comprend souvent la vérification des protections, les tests de mise en service et, selon les cas, une attestation ou un certificat de conformité utile pour l’assureur.
Choisir la bonne section de câble pour l’alimentation
La section du câble dépend de la puissance du chauffe-eau, de la longueur du circuit et du calibre de protection. Un ballon rebranché en 220 V peut appeler un courant différent de l’ancien montage triphasé, car la puissance n’est plus répartie de la même façon.
Avant conversion, il faut donc contrôler :
- la section réelle des fils,
- leur état,
- le mode de pose,
- la compatibilité avec la protection choisie.
Un ancien circuit prévu dans une logique différente peut nécessiter une reprise complète de l’alimentation.
Quels risques si on branche mal un chauffe-eau triphasé ?
Les erreurs de branchement ne pardonnent pas sur un chauffe-eau. Les dégâts vont du simple disjoncteur qui saute jusqu’à la destruction de la carte, avec parfois une surchauffe du bornier ou des conducteurs.
Carte électronique endommagée, surchauffe et court-circuit
Les principaux risques sont :
- carte électronique grillée,
- résistances endommagées,
- échauffement anormal du bornier,
- court-circuit,
- déclenchement du disjoncteur,
- non-conformité de l’installation.
Les chauffe-eau thermodynamiques et les modèles électroniques sont les plus sensibles. Une carte conçue pour 220 V ne supporte pas une arrivée en 380 ou 400 V. Les témoignages de panne après mauvais raccordement sont nombreux.
Erreurs fréquentes lors du passage de 380v à 220v
Les erreurs les plus courantes sont les suivantes :
- Brancher deux phases en pensant obtenir du 220 V.
- Confondre neutre et terre.
- Se fier aux couleurs sans mesure au multimètre.
- Oublier de remplacer la protection par un dispositif bipolaire adapté.
- Négliger l’équilibrage des phases sur une installation restée en triphasé.
- Modifier le bornier sans schéma constructeur.
- Acheter le nouveau chauffe-eau avant d’avoir vérifié la compatibilité de l’installation.
Les forums montrent bien ce scénario. Un particulier raconte : « j’ai décidé de remplacer celui-ci. Nous sommes deux, je suis confiant sur le chantier… et les premiers problèmes arrivent ! » C’est typiquement ce qui se produit quand la question du réseau et du câblage est traitée après l’achat du ballon.
Vaut-il mieux remplacer le chauffe-eau ou modifier le câblage ?
Le bon choix dépend de l’âge de l’appareil, de sa technologie, du coût des pièces, et de la présence ou non d’un neutre à proximité. Sur un vieux cumulus simple, modifier le câblage peut suffire. Sur un appareil électronique, le remplacement est souvent plus rationnel.
Comparer modification interne, transformateur et remplacement complet
Voici un aperçu des solutions les plus courantes :
| Solution | Quand elle a du sens | Avantages | Limites |
|---|---|---|---|
| Modification du bornier ou du câblage interne | Si le constructeur la prévoit | Coût modéré, conserve l’appareil | Impossible sans schéma ou pièces adaptées |
| Remplacement de carte électronique | Sur certains modèles kitables | Solution propre si pièce disponible | Prix de la carte, disponibilité incertaine |
| Alimentation via phase + neutre + terre | Si l’installation triphasée dispose d’un neutre exploitable | Souvent la méthode la plus fiable | Peut imposer de tirer un nouveau câble et revoir le tableau |
| Transformateur 400 V / 230 V | Si aucun neutre n’est disponible ou contrainte particulière | Évite parfois une reprise lourde du circuit | Coût, encombrement, rentabilité parfois faible |
| Remplacement complet du chauffe-eau | Appareil ancien, incompatible ou électronique sensible | Fiabilité, garantie, conformité plus simple | Budget supérieur à court terme |
Dans certains cas, un professionnel préférera tirer un nouveau câble adapté depuis le tableau plutôt que poser un transformateur. Si le logement reste en triphasé, cette option peut être plus logique qu’un boîtier intermédiaire.
Coût d’un passage de 380v à 220v
Les montants observés pour un branchement chauffe eau 380v en 220v varient selon la solution retenue :
- modification du câblage interne : 80 à 150 euros de main-d’œuvre,
- transformateur 380 V / 220 V : 150 à 300 euros,
- convertisseur électronique : 200 à 450 euros,
- remplacement par un modèle 220 V : 300 à 800 euros selon la capacité,
- installation triphasée complète ou gros remaniement de compteur : 800 à 1500 euros,
- intervention d’un électricien qualifié : 100 à 200 euros supplémentaires selon la difficulté.
Quand l’appareil est ancien, que les protections doivent être revues et qu’un neutre doit être ramené, le remplacement du chauffe-eau devient souvent la solution la plus durable. À l’inverse, sur un modèle récent dont le constructeur prévoit le passage mono/tri, une adaptation ciblée peut rester pertinente.
Les avis d’utilisateurs vont dans le même sens. Le besoin d’adaptation est réel, la solution directe n’existe pas, et les erreurs coûtent vite cher. Un retour d’expérience publié sur Futura-Sciences illustre bien ce contexte : « Je viens de faire passer l’alimentation de ma maison du triphasé 230V au monophasé 230V ce qui m’a donc obligé de changer celle de mon chauffe eau. »
Le choix le plus sûr consiste à partir de la plaque signalétique, mesurer les tensions disponibles, puis dimensionner correctement protections et câbles. Si l’appareil comporte une électronique, une résistance spécifique ou un bornier peu clair, l’intervention d’un professionnel évite la fausse économie et sécurise l’installation dans la durée.
