Le plancher chauffant hydraulique repose sur un principe simple, un réseau de tubes installé sous le revêtement de sol fait circuler de l’eau chauffée à basse température. La chaleur se diffuse ensuite par la chape puis dans l’air ambiant, avec un rendu homogène, discret et silencieux. Pour concevoir, poser ou rénover une installation, le schéma de plancher chauffant sert de base de lecture. Il permet de comprendre le trajet de l’eau, la fonction de chaque organe et les points de vigilance techniques.
Ce type d’émetteur existe en version classique, mais aussi en version réversible ou rafraîchissante lorsqu’il est associé à une pompe à chaleur air/eau réversible. En été, l’eau plus fraîche qui circule dans le réseau peut abaisser la température intérieure de 2 à 3°C, sous réserve d’une conception adaptée. Le plancher chauffant s’inscrit donc autant dans une logique de confort que de performance énergétique.
Quel est le schéma d’un plancher chauffant hydraulique ?
Le schéma d’un plancher chauffant hydraulique représente l’organisation complète du système, depuis la source de chaleur jusqu’aux boucles de tubes noyées dans la chape. Dans sa version la plus courante, l’eau chaude est produite par une chaudière ou une pompe à chaleur, passe par les organes de sécurité et de régulation, alimente un collecteur, circule dans plusieurs boucles par pièce ou par zone, puis revient vers le générateur.
Le fonctionnement standard suit cette logique :
- production de chaleur par chaudière, PAC, sonde géothermique ou capteurs solaires ;
- adaptation de la température par vanne mélangeuse, souvent une vanne 3 voies motorisée ;
- circulation assurée par un circulateur ;
- distribution par un collecteur départ et un collecteur retour ;
- émission dans les tubes posés sur isolant ;
- diffusion à travers la dalle d’enrobage ou la chape fluide ;
- retour de l’eau vers la source de chaleur.
Le schéma peut aussi intégrer un réseau mixte, avec radiateurs haute température et plancher chauffant basse température. Dans ce cas, la lecture du dessin hydraulique devient essentielle, car les deux circuits n’acceptent pas la même température d’eau. C’est précisément là qu’interviennent la vanne 3 voies, le thermostat de sécurité et les dispositifs d’équilibrage.
| Élément du schéma | Rôle principal | Point technique utile |
|---|---|---|
| Chaudière ou pompe à chaleur | Produire l’eau chaude | Peut aussi alimenter des radiateurs |
| Collecteur | Répartir l’eau dans les boucles | Un ensemble par niveau est souvent prévu |
| Circulateur | Mettre l’eau en mouvement | Indispensable au débit du réseau |
| Vanne 3 voies | Abaisser et réguler la température | Très utile avec une chaudière haute température |
| Thermostat de sécurité | Protéger le plancher d’une surchauffe | Coupe en cas d’anomalie |
| Tubes PER, PE-RT, PEXc ou multicouche | Transporter l’eau dans le sol | Longueur de boucle souvent limitée à 120 ml |
| Chape ou dalle d’enrobage | Diffuser la chaleur | Recouvre totalement les tubes |
Comment lire un schéma de plancher chauffant ?
Un schéma de plancher chauffant se lit d’abord comme un circuit hydraulique. L’objectif n’est pas seulement d’identifier les équipements, mais aussi de suivre le chemin de l’eau et de repérer les fonctions de sécurité, de filtration, de régulation et de distribution.
Le sens de circulation entre générateur, collecteur, boucles et retour
Le sens de circulation commence au générateur. L’eau chauffée part de la chaudière ou de la pompe à chaleur, transite par les organes de sécurité et de traitement de l’eau, puis arrive au collecteur de départ. Ce collecteur alimente ensuite chaque boucle de chauffage, une par zone ou par pièce selon le dimensionnement.
Après avoir cédé sa chaleur à la chape, l’eau repart par les boucles de retour vers le collecteur retour, puis revient au générateur pour être réchauffée à nouveau. Sur un schéma bien conçu, les départs et retours sont clairement séparés. Cette distinction facilite :
- la compréhension du circuit ;
- l’équilibrage des boucles ;
- la purge de l’air ;
- la maintenance future.
Dans une installation mixte radiateurs plus plancher chauffant, le schéma montre souvent une dérivation distincte. Le circuit radiateurs peut fonctionner en température plus élevée, tandis que le plancher reste en basse température grâce à une vanne mélangeuse.
Les symboles et repères à identifier sur un schéma de principe
Les schémas de principe utilisent des symboles relativement standardisés. Un bon repérage évite les erreurs d’interprétation au moment de la pose ou du dépannage.
Les repères les plus fréquents sont les suivants :
- chaudière ou PAC, source de chaleur ;
- circulateur, symbole de pompe en ligne ;
- vanne 3 voies, organe de mélange pour la basse température ;
- collecteur départ et retour, nourrices de distribution ;
- thermostat de sécurité, protection contre l’eau trop chaude ;
- vase d’expansion, souvent de 8 à 12 litres sur les installations basse température ;
- groupe de sécurité, avec purgeur automatique, manomètre et soupape de 3 bars ;
- pot à boue et filtre à tamis, pour retenir les particules et limiter l’usure prématurée ;
- boucles, tracées pièce par pièce selon le pas de pose.
Les schémas peuvent aussi mentionner le type de plancher, par exemple une configuration avec dalle d’enrobage béton, chape fluide ou un plancher type C avec deux couches désolidarisées au-dessus des dalles à plots. Pour une lecture fiable, il faut toujours rapprocher le schéma hydraulique du schéma de pose au sol.
Quels sont les éléments du schéma d’un plancher chauffant ?
Le schéma rassemble des composants hydrauliques, des éléments de structure au sol et des accessoires de sécurité. Chaque pièce a une fonction précise. Une omission sur le dessin se paie souvent plus tard, au moment du réglage, de la mise en chauffe ou de l’entretien.
Source de chaleur : chaudière ou pompe à chaleur
La première brique du système est la source de chaleur. Une chaudière gaz, fioul, électrique ou biomasse peut convenir, tout comme une pompe à chaleur air/eau. Certains montages s’appuient aussi sur la géothermie ou un appoint solaire. Le plancher chauffant hydraulique fonctionne comme un réseau de chauffage traditionnel, mais avec des besoins de température plus faibles qu’un circuit radiateurs classique.
Les anciens planchers chauffants des années 60 utilisaient des tubes plus espacés et de l’eau très chaude. Le standard PCBT, pour plancher chauffant basse température, s’est largement diffusé dans les années 90. Cette évolution a permis d’améliorer le confort, de limiter les surchauffes et de mieux exploiter les générateurs performants comme les pompes à chaleur.
Collecteur, circulateur, vanne mélangeuse et thermostat de sécurité
Le collecteur, aussi appelé bloc collecteur ou ensemble répartiteur, assure la liaison entre la source de chaleur et les boucles au sol. Il distribue l’eau dans chaque circuit, puis récupère le retour. C’est un point clé pour l’équilibrage pièce par pièce.
Le circulateur maintient le débit dans l’installation. Sans lui, l’eau ne circule pas correctement dans les boucles, surtout sur les réseaux étendus.
La vanne mélangeuse à 3 voies, souvent motorisée et autorégulée, mélange une partie de l’eau chaude issue du générateur avec l’eau de retour plus froide. Le but est d’alimenter le plancher à une température compatible avec le chauffage au sol.
Le thermostat de sécurité est une protection indispensable contre l’arrivée accidentelle d’eau trop chaude. Sur un réseau mixte avec radiateurs, il prend encore plus d’importance.
D’autres composants méritent de figurer sur le schéma :
- pot à boue, utile pour le désembouage et la propreté du réseau ;
- filtre à tamis, pour retenir les impuretés ;
- vase d’expansion, obligatoire pour absorber la variation de volume de l’eau ;
- groupe de sécurité, avec purgeur automatique, manomètre et soupape 3 bars ;
- système de régulation par zone, pour le confort pièce par pièce.
Les filtres et les pots à boue demandent un nettoyage annuel. Ce point paraît secondaire au moment de la conception, mais il conditionne la durée de vie de l’installation.
Tubes, isolant, bande périphérique, chape et revêtement de sol

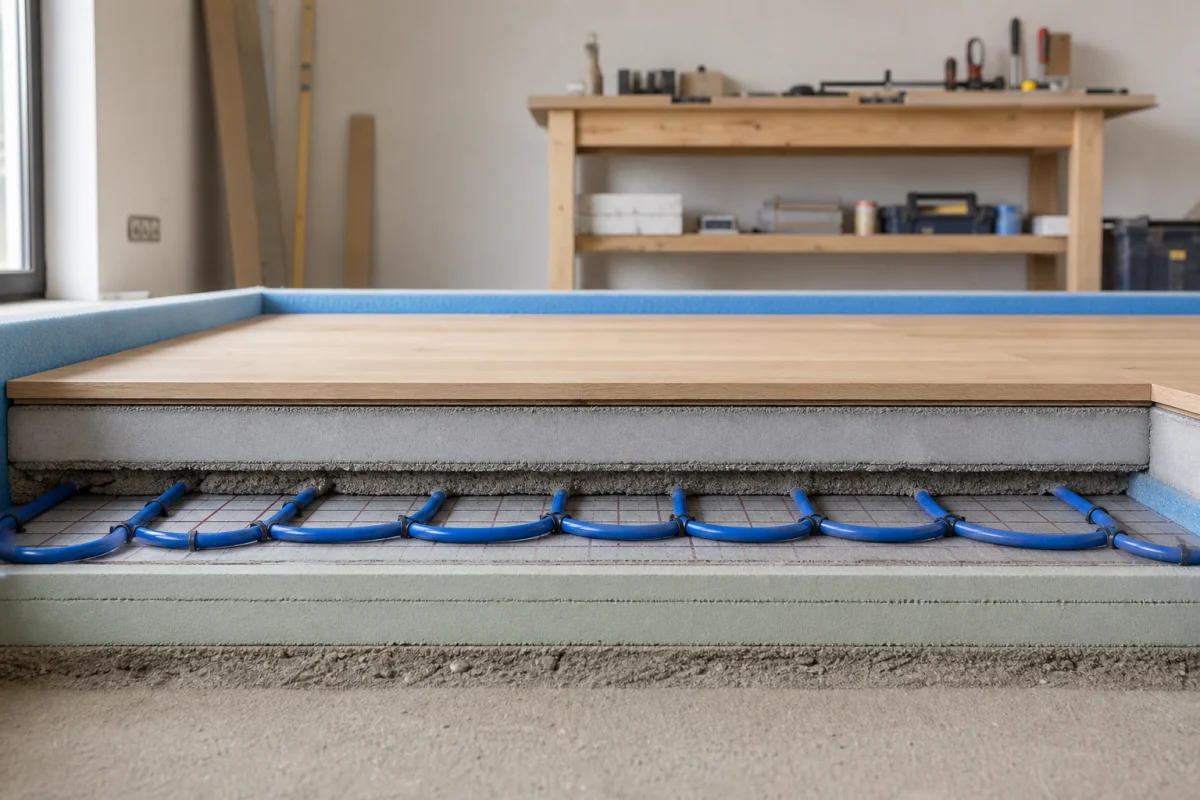

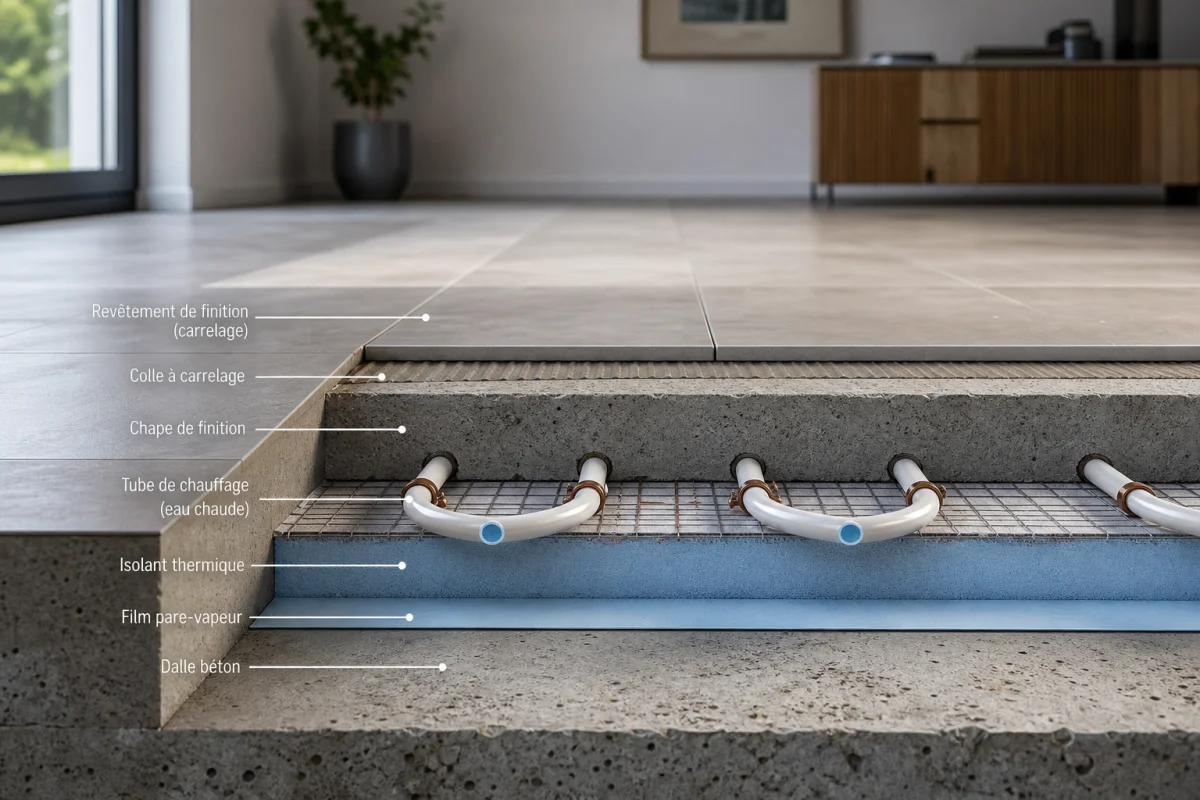

Dans la partie sol, le schéma doit représenter la superposition des couches. Le réseau hydraulique est formé de tubes en PER, multicouche, PE-RT ou PEXc. Ces tubes sont disposés en boucles individuelles sur des dalles isolantes ou des plaques à plots. Une boucle ne dépasse généralement pas 120 ml, afin de conserver un fonctionnement équilibré.
Avant les tubes, la pose commence par la bande périphérique, aussi appelée bande de désolidarisation. Elle se place le long des murs, cloisons, poteaux, piliers, cheminées ou emprises d’escalier. Son rôle est double, isoler la dalle chauffante des éléments verticaux et absorber les dilatations.
Les dalles isolantes constituent le support thermique. Elles doivent être posées proprement, avec des jonctions soignées pour éviter l’infiltration du béton lors du coulage. Les éventuels vides sont comblés à la mousse polyuréthane afin de préserver l’étanchéité thermique.
La chape ou la dalle d’enrobage recouvre ensuite les tubes. C’est elle qui diffuse la chaleur dans la pièce. Vient enfin le revêtement de sol, à choisir avec attention. Les matériaux les plus favorables sont :
- le carrelage céramique ;
- la pierre calcaire ;
- le granit.
À l’inverse, certains revêtements ou usages freinent les performances :
- moquette ;
- liège ;
- parquet en chêne selon les configurations ;
- matières poreuses ;
- tapis et moquettes de plus de 10 mm d’épaisseur ;
- meubles sans pieds placés sur de grandes surfaces.
Où placer le collecteur sur un plancher chauffant ?
Le collecteur se place de préférence dans un placard ou dans un coffret encastrable. Sa position doit rester accessible pour la purge, l’équilibrage, le réglage des débits et la maintenance.
La règle de base consiste à le centrer par rapport aux pièces à desservir. Cela limite les longueurs de liaisons et facilite le partage équilibré des boucles. Pour une maison à étage, il est conseillé de prévoir un ensemble collecteur par niveau. Au-delà de 100 m², plusieurs ensembles collecteurs peuvent être nécessaires pour simplifier la distribution.
Deux contraintes de pose sont souvent oubliées :
- le collecteur doit être placé au-dessus du réseau de tubes pour faciliter la purge de l’air ;
- il doit se situer à au moins 50 cm au-dessus du sol, afin de respecter le rayon de courbure des tubes.
Un collecteur mal positionné complique la pose, fragilise les cintrages et rend les réglages plus laborieux. Sur le plan pratique, sa place doit aussi tenir compte des percements déjà réalisés dans les cloisons et de la hauteur de réservation disponible.
Faut-il une vanne mélangeuse sur un plancher chauffant ?
La vanne mélangeuse n’est pas systématiquement obligatoire dans tous les montages, mais elle est très souvent nécessaire. Son rôle est d’abaisser la température d’eau envoyée vers le plancher chauffant. Ce point devient central quand le générateur alimente aussi des radiateurs ou lorsqu’une chaudière produit une eau à température plus élevée que celle admissible par le sol chauffant.
Une vanne 3 voies motorisée permet de redistribuer la chaleur à basse température en mélangeant l’eau chaude du départ avec l’eau plus froide du retour. Elle améliore :
- la sécurité de l’installation ;
- la stabilité de la température de départ ;
- le confort dans les pièces ;
- la compatibilité avec un réseau mixte.
Le thermostat de sécurité complète ce dispositif. Il sert de garde-fou en cas de dysfonctionnement de la vanne ou de dérive du générateur. Sur un schéma sérieux, ces deux éléments apparaissent clairement lorsqu’il existe un risque d’alimentation en eau trop chaude.
Comment raccorder un plancher chauffant à une chaudière ?
Le raccordement à une chaudière se fait selon le schéma hydraulique retenu, mais la logique générale reste la même. La chaudière chauffe l’eau, le circuit d’alimentation passe par les organes de sécurité, puis rejoint l’ensemble de régulation et le collecteur du plancher chauffant.
Le montage peut être réalisé selon plusieurs architectures, par exemple :
- en bitube ;
- en monotube dans certains cas compatibles ;
- par collecteur ;
- en parallèle ou en série selon le reste du réseau ;
- avec entrée séparée sur une installation mixte.
Dans la pratique, un raccordement correct prévoit généralement :
- la sortie chaudière ;
- un filtre à tamis et un pot à boue ;
- un groupe de sécurité et un vase d’expansion ;
- un circulateur ;
- une vanne mélangeuse si la chaudière fonctionne à plus haute température ;
- le collecteur départ ;
- les boucles du plancher ;
- le collecteur retour ;
- le retour vers la chaudière.
Si la chaudière alimente aussi des radiateurs, le plancher chauffant doit être clairement identifié comme circuit basse température. Le schéma doit montrer cette séparation sans ambiguïté. Une erreur de conception à ce stade peut provoquer des surchauffes, une chape dégradée ou un inconfort persistant.
Peut-on relier un plancher chauffant à une pompe à chaleur ?
Oui, c’est même l’une des associations les plus cohérentes. Une pompe à chaleur air/eau fonctionne avec de bons rendements sur des régimes de température modérés, ce qui correspond parfaitement au principe du plancher chauffant basse température.
Le schéma reste proche de celui d’une chaudière, avec générateur, circulateurs, organes de sécurité, collecteurs et boucles. La différence tient surtout à la régulation et, dans certains cas, à la possibilité de mode rafraîchissant. Avec une PAC réversible, l’eau plus fraîche circulant dans les tubes permet de réduire la température intérieure de 2 à 3°C en été.
Cette configuration demande toutefois une étude sérieuse, car un plancher rafraîchissant impose des précautions sur :
- la régulation ;
- la gestion des températures d’eau ;
- la compatibilité des revêtements ;
- le respect des prescriptions techniques, notamment celles du CPT Planchers réversibles CSTB 3164.
Pour un projet neuf, le duo PAC et plancher chauffant reste très performant. En rénovation, la faisabilité dépend d’abord de la hauteur disponible, de l’isolation et de la composition du support.
Quel schéma choisir pour une rénovation avec plancher chauffant ?
En rénovation, le bon schéma dépend moins d’un modèle universel que des contraintes du bâtiment. Le plancher chauffant est généralement plus adapté au neuf. Dans l’existant, la mise en place peut devenir complexe, voire impossible si le support, les niveaux de sol ou les hauteurs de réservation ne conviennent pas.
Avant de valider un schéma, plusieurs vérifications sont indispensables :
- compatibilité avec une chaudière ou une pompe à chaleur ;
- hauteur disponible pour l’isolant et l’enrobage ;
- état du support, qui doit être propre, plan, lisse et sans dépôts ;
- tolérance de planéité, 7 mm sous une règle de 2 m et 2 mm sous une règle de 20 cm ;
- présence des cloisons, huisseries et bâtis verticaux avant le démarrage ;
- position des réseaux électriques et sanitaires, interdits dans la dalle flottante ;
- nécessité éventuelle d’un ragréage autolissant ou d’un ravoirage conforme.
Le schéma de rénovation doit aussi tenir compte du rehaussement de sol, qui peut atteindre jusqu’à 15 cm selon les configurations. Il faut anticiper les seuils de portes, portes-fenêtres, prises électriques et transitions avec les autres pièces.
Dans certains bâtiments avec chauffage central monotube, notamment en immeuble de grande hauteur, ce type de transformation peut être exclu. Une étude préalable par un professionnel qualifié reste la meilleure façon d’éviter un chantier mal orienté.
Les erreurs à éviter sur le schéma de principe
Un schéma de principe raté entraîne souvent des défauts durables, difficiles à corriger une fois la chape coulée. Les erreurs les plus fréquentes ne concernent pas seulement l’hydraulique, mais aussi la préparation du support et le choix des matériaux.
- Oublier la séparation entre haute et basse température, surtout sur un réseau mixte radiateurs plus plancher chauffant
- Sous-dimensionner ou mal placer le collecteur, ce qui complique la purge et déséquilibre les boucles
- Dépasser la longueur raisonnable des boucles, souvent limitée à 120 ml
- Négliger le vase d’expansion, le groupe de sécurité ou le thermostat de sécurité
- Omettre le pot à boue et le filtre à tamis, alors qu’ils limitent l’encrassement et l’usure
- Poser sur un support irrégulier ou sale, sans ragréage quand il est nécessaire
- Mal traiter les jonctions des plaques isolantes, avec risque d’infiltration du béton
- Oublier la bande périphérique, pourtant essentielle pour la désolidarisation et la dilatation
- Choisir un revêtement peu compatible, comme une moquette épaisse ou un matériau poreux
- Ne pas prévoir les essais, la montée en pression et la première mise en chauffe avant et après l’enrobage
Un autre point mérite une attention particulière, la mise en service. Le réseau doit passer par des phases de remplissage et essais, d’équilibrage, puis de première mise en chauffe, avec rapport d’essai ou certificat selon les procédures retenues. Cette rigueur protège l’installation, mais aussi la responsabilité du poseur.
La conformité aux règles de l’art s’appuie notamment sur les références NF EN 1264 partie 4, NF P 52-307-1 correspondant au DTU 65.14 P1, ainsi que NF P 61-203 pour le ravoirage, sans oublier les prescriptions du CSTB. Ce cadre technique ne relève pas du détail administratif, il conditionne la fiabilité du système et la validité des garanties.
Un plancher chauffant schéma bien conçu sert autant à comprendre qu’à prévenir les erreurs. Il doit montrer clairement la production, la régulation, la sécurité, la distribution et la composition du sol. Pour un projet neuf, ce travail prépare une installation durable et performante. En rénovation, il permet surtout de savoir rapidement si la solution est techniquement réaliste, économiquement cohérente et compatible avec les contraintes du bâtiment.
