Le raccord polyéthylène enterré joue un rôle central dans la fiabilité d’un réseau sous terre. Sur une conduite d’eau potable, un arrosage enterré, un refoulement ou certains réseaux industriels, la qualité du raccordement conditionne l’étanchéité, la tenue à la pression et la durée de vie de l’installation.
Le polyéthylène haute densité, souvent appelé PEHD, s’est imposé depuis plusieurs décennies dans les réseaux enterrés. Léger, résistant à la corrosion, insensible à de nombreux produits chimiques et capable d’absorber une partie des déformations du sol, il répond bien aux contraintes du sous-sol. Les tuyaux PEHD enterrés affichent couramment une durée de vie moyenne supérieure à 50 ans, et leur usage normal est souvent estimé autour de 70 ans selon les conditions de pose et d’exploitation.
Le sujet ne se limite pas au choix d’un accessoire. Un raccord mal monté peut créer une fuite, une perte de pression ou une faiblesse durable dans un réseau plus difficile à surveiller qu’une conduite hors-sol. Ce guide détaille les usages, les types de raccords, les critères de choix et les bonnes pratiques de pose.
Qu’est-ce qu’un raccord polyéthylène enterré ?
Un raccord polyéthylène enterré est un élément de connexion destiné à relier deux tuyaux en polyéthylène, à créer une dérivation, à changer de direction ou à réaliser un piquage sur un réseau appelé à être enfoui sous terre. Il sert principalement dans les réseaux d’eau potable, les conduites de gaz, l’irrigation et certains réseaux hydrauliques ou industriels.
Son objectif est simple, obtenir une jonction étanche et durable malgré les contraintes mécaniques du terrain, les variations de pression et la difficulté d’accès après remblaiement. Le raccord enterré doit rester fiable dans le temps car une fuite souterraine est plus difficile à repérer, et souvent plus coûteuse à réparer.
Le PEHD est aujourd’hui l’un des matériaux les plus utilisés pour ces applications. Il est apprécié pour sa résistance aux chocs, à l’eau, aux liquides acides, à la corrosion et à de nombreux agents chimiques. Son faible coefficient de frottement interne favorise aussi une bonne capacité de transport.
- Relier deux tubes PE ou PEHD
- Modifier le tracé avec un coude
- Créer une dérivation avec un té
- Réaliser un branchement par collier de prise en charge
- Maintenir la pression et l’étanchéité du réseau
Dans quels réseaux utiliser un raccord polyéthylène enterré ?
Le raccord PEHD enterré est utilisé dans de nombreux réseaux souterrains. Le polyéthylène est devenu un standard dans l’adduction d’eau potable depuis une cinquantaine d’années pour les nouveaux réseaux et pour les branchements vers les maisons individuelles, les lotissements et les immeubles.
Eau potable et alimentation domestique
Dans l’AEP, le polyéthylène bleu est très courant. On trouve par exemple des tuyaux PE pour l’eau potable annoncés à 16 bars. Les diamètres utilisés sur les branchements domestiques sont souvent plus modestes que dans les grands réseaux, avec des références fréquentes en 20, 25, 32 ou 40 mm.
Après le compteur d’eau, le particulier peut intervenir sur sa propre installation. Avant le compteur, le branchement relève du service gestionnaire, notamment pour le piquage depuis le réseau public à l’aide d’un collier de prise en charge.
Arrosage enterré et irrigation
Les systèmes d’arrosage enterré utilisent beaucoup les raccords à compression en plastique polypropylène. Ils sont pratiques, rapides à poser et adaptés aux réseaux extérieurs. Les catalogues spécialisés proposent manchons, bouchons, coudes et tés pour des réseaux d’irrigation souterrains, avec des gammes souvent accessibles en prix.
À titre d’exemple, certains raccords droits mâles pour tube PE 20 mm sont proposés autour de 1,06 € TTC, tandis que l’offre en arrosage enterré peut couvrir une plage de 0 à 15 € selon le type de pièce et la marque.
Réseaux industriels et fluides sous pression
Le PEHD est aussi utilisé pour transporter de l’eau, des hydrocarbures, du gaz et d’autres fluides sous pression. Dans ces contextes, surtout sur grands diamètres ou pressions élevées, les raccordements par soudure sont privilégiés. La robustesse du matériau, sa résistance à la corrosion et sa capacité à limiter les risques de fissuration en font un choix fréquent pour les réseaux industriels enterrés.
| Type de réseau | Usages courants | Type de raccord souvent utilisé | Remarque |
|---|---|---|---|
| Eau potable | Branchement maison, lotissement, immeuble | Compression, prise en charge, électrosoudable | Tuyau bleu fréquent, jusqu’à 16 bars selon les gammes |
| Arrosage enterré | Irrigation de jardin, réseau extérieur | Compression plastique PP | Pose rapide, coût contenu |
| Refoulement domestique | Puits, vide-cave, relevage | Compression ou vissé selon configuration | Vérifier pression et compatibilité |
| Industrie | Eau, gaz, hydrocarbures, fluides techniques | Électrosoudable, bout à bout | Souvent réservé à des techniciens qualifiés |
Quels types de raccords existent pour le polyéthylène enterré ?
Le marché regroupe plusieurs familles de raccords. Le choix dépend du diamètre, de la pression, du type de réseau, de l’accessibilité du chantier et du niveau de technicité recherché.

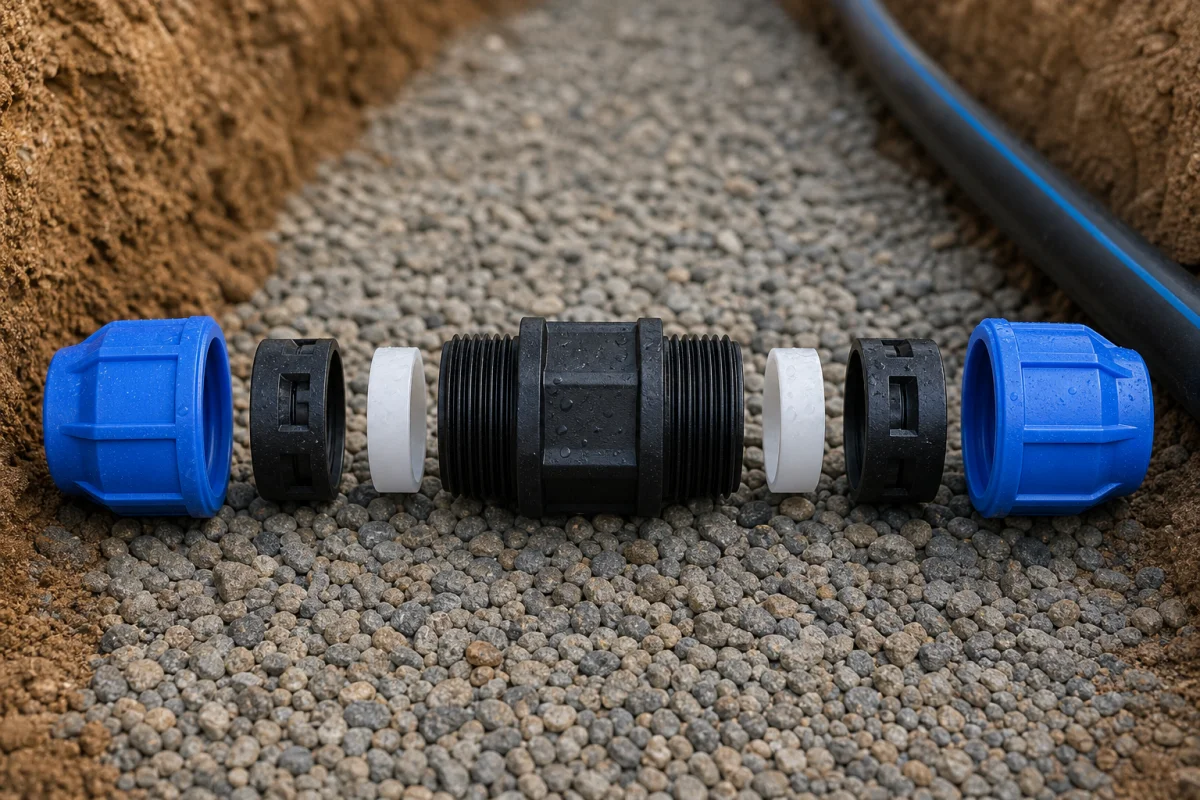

Raccord à compression
Le raccord à compression est l’une des solutions les plus répandues pour les petits et moyens diamètres. Son principe repose sur un serrage extérieur, avec bague et rondelle venant comprimer la surface externe du tube lisse pour assurer l’étanchéité.
Ses avantages sont connus :
- pose sans soudure ni collage
- mise en œuvre rapide
- démontage possible
- réutilisation dans certains cas si le montage a été bien réalisé
- adapté à l’eau domestique et à l’irrigation
Des références courantes existent pour les tubes de 20, 25 ou 32 mm, avec raccordements femelle 1/2″, 3/4″ ou 1″. En pratique, un raccord femelle à compression HUOT Rexuo peut se situer autour de 15,06 €, tandis qu’un raccord mâle HUOT Rexuo 9013 est affiché autour de 13,15 € selon les catalogues consultés.
Raccord électrosoudable
Le raccord électrosoudable appartient à la famille des raccords à souder. Il intègre une résistance électrique qui chauffe la matière pour créer une fusion entre le raccord et le tube. Cette solution est reconnue pour offrir une très forte étanchéité et une excellente tenue dans le temps.
Elle est particulièrement adaptée aux réseaux enterrés où la sécurité de la jonction est prioritaire, et aux situations difficiles d’accès. L’électrofusion présente aussi l’avantage de pouvoir raccorder des tuyaux d’épaisseurs ou de générations différentes dans certains cas.
Coude, té, manchon et collier de prise en charge
Au-delà du mode d’assemblage, il faut distinguer la forme du raccord selon la fonction recherchée :
- manchon, pour raccorder deux tubes dans l’axe
- coude, pour changer la direction
- té, pour créer une dérivation
- bouchon, pour fermer une extrémité
- collier de prise en charge, pour réaliser un piquage sur une conduite existante
Le collier de prise en charge mérite une attention particulière. Il sert au branchement depuis le réseau principal et il est généralement posé par le service gestionnaire. Certaines prises de piquage, comme un modèle femelle 1/2″ pour PE Ø 25 mm, sont proposées autour de 2,10 € avec joint torique et visserie inox A4.
Quelle différence entre raccord à compression et raccord à souder ?
La différence principale tient à la méthode d’assemblage et au niveau de performance attendu sur le long terme.
Le raccord à compression est un raccord mécanique. Il serre le tube par l’extérieur. Il se pose rapidement, sans machine spécifique, et reste adapté à beaucoup de réseaux d’eau domestique ou d’arrosage. Il peut aussi être démonté, ce qui facilite les interventions.
Le raccord à souder, qu’il s’agisse d’électrofusion ou de soudure bout à bout, crée une liaison par fusion de la matière. Cette méthode est largement utilisée sur les réseaux industriels, les diamètres importants ou les réseaux à forte contrainte. Elle demande du matériel adapté et un réel savoir-faire.
| Critère | Raccord à compression | Raccord à souder |
|---|---|---|
| Pose | Simple et rapide | Technique et plus exigeante |
| Outillage | Basique | Machine de soudure, accessoires de préparation |
| Démontage | Oui, souvent possible | Non |
| Usage fréquent | Eau domestique, arrosage | Industrie, grands diamètres, haute pression |
| Accessibilité chantier | Bonne solution pour interventions courantes | Très bon choix pour étanchéité durable en réseau sensible |
La soudure bout à bout reste la technique la plus utilisée dans de nombreux chantiers PEHD. Le principe consiste à chauffer les extrémités à l’aide d’un miroir, à retirer l’outil, puis à mettre les deux bouts en contact sous pression.
Quel type de raccord choisir pour du PEHD enterré ?
Le bon choix dépend de plusieurs paramètres. Prendre un raccord uniquement sur la base du prix expose à des défauts de compatibilité ou à une durée de vie insuffisante.
Selon le diamètre du tube
Les tuyaux PEHD existent dans une large gamme, de 32 mm à 1200 mm dans les dimensions courantes citées pour les réseaux. Pour une installation domestique ou un arrosage, les sections de 20, 25, 32 et 40 mm reviennent souvent.
Sur petits diamètres, les raccords à compression sont généralement les plus pratiques. Sur diamètres importants, les solutions soudées deviennent plus pertinentes, surtout si le réseau fonctionne sous pression élevée.
Selon le niveau de pression du réseau
La pression conditionne directement le type de raccord. Certains tubes PEHD bande blanche sont donnés pour de l’eau non potable à 10 bars, tandis que des tubes bleus destinés à l’eau potable sont annoncés à 16 bars. Le raccord doit suivre la même logique de performance.
Un réseau d’irrigation courante n’impose pas les mêmes exigences qu’une conduite industrielle ou qu’un branchement public soumis à des conditions de service plus strictes.
Selon le matériau du raccord : plastique, laiton ou PEHD
On trouve des raccords en polypropylène, en laiton, en PEHD, mais aussi en acier inoxydable, résine ou autres matériaux selon les gammes professionnelles.
- Plastique polypropylène, courant pour l’arrosage enterré et les réseaux extérieurs
- Laiton, souvent apprécié en alimentation d’eau potable sanitaire
- PEHD électrosoudable, très adapté aux réseaux enterrés durables et techniques
Un exemple concret permet de situer l’offre grand public, un raccord PE droit mâle Cap Vert 20 mm 15×21 en polypropylène a été relevé à 1,06 € TTC. À l’inverse, des raccords techniques ou métalliques montent plus vite en tarif selon la marque et la destination.
Peut-on enterrer un raccord à compression ?
Oui, un raccord à compression peut être enterré, à condition de choisir un modèle compatible avec cet usage et de respecter une pose soignée. C’est une solution courante pour l’eau domestique et l’irrigation.
Le point sensible n’est pas seulement le raccord lui-même, mais l’ensemble des conditions de chantier. Une canalisation enterrée subit plus de contraintes qu’une conduite aérienne, avec les tassements de terrain, les chocs liés au remblai, les points durs du sous-sol et la difficulté de contrôle après fermeture de la tranchée.
Pour cette raison, le raccord à compression enterré doit être :
- compatible avec le diamètre extérieur exact du tube
- adapté à la pression réelle du réseau
- monté sur un tube propre, coupé droit et correctement préparé
- protégé par une pose sur lit de sable ou matériau approprié selon le terrain
Certains professionnels ajoutent du ruban PTFE ou un composé à joint sur les raccords filetés associés au montage pour sécuriser davantage l’étanchéité.
Comment faire un raccord polyéthylène enterré ?
La réussite d’un raccordement enterré repose sur la préparation. Une pièce de qualité ne compense pas un tube mal coupé, ovalisé ou mal inséré.
Comment préparer un tube avant de réaliser le raccord ?
Le tube doit être coupé proprement et à angle droit. Une coupe irrégulière crée un appui imparfait et compromet l’étanchéité. Il faut ensuite :
- ébavurer si nécessaire
- nettoyer l’extrémité
- vérifier l’absence de rayures profondes
- contrôler l’ovalisation éventuelle
- repérer la profondeur d’emboîtement
Sur un tube PE enterré, la surface de contact doit rester saine. Toute pollution par terre, sable ou graisse peut nuire à la qualité de la jonction, en particulier en électrosoudage.
Quels outils faut-il pour raccorder du polyéthylène ?
Les outils varient selon le type de raccord :
- coupe-tube ou scie adaptée avec finition propre
- clé de serrage pour raccord à compression
- marqueur pour repère d’emboîtement
- calibreur ou outil de reprise selon état du tube
- matériel d’électrofusion ou machine de soudure pour les raccords soudés
Pour un montage simple de jardin ou d’alimentation extérieure, les fabricants mettent souvent en avant une installation sans outil spécifique sur certains raccords plastiques à serrage extérieur. Sur un chantier industriel, le niveau d’équipement change complètement.
Comment réaliser une jonction fiable sans fuite ?
La méthode dépend du raccord choisi, mais les points de vigilance restent les mêmes :
- contrôler la compatibilité tube raccord
- préparer le tube avec soin
- respecter la profondeur d’insertion
- serrer selon les recommandations du fabricant
- éviter toute contrainte latérale au moment du montage
- tester l’étanchéité avant remblaiement
Sur un raccord soudé, le respect des paramètres de chauffe, de pression et de temps de refroidissement est déterminant. Ces pratiques relèvent de techniciens qualifiés, qu’il s’agisse d’électrofusion, de bout à bout ou d’extrusion.
Quelles règles de pose respecter avant l’enterrement du réseau ?
Avant de recouvrir une canalisation PEHD, il faut considérer la nature du terrain, la stabilité du fond de tranchée et la protection mécanique du réseau. Le PEHD absorbe mieux les déformations que des matériaux plus rigides, mais il ne dispense pas d’une pose rigoureuse.
Comment adapter le raccord au type de terrain ?
Un sol rocheux, instable ou hétérogène impose davantage de précautions. Le raccordement enterré doit être placé dans de bonnes conditions d’appui et protégé contre les points de pression localisés.
Les bonnes pratiques courantes incluent :
- un fond de fouille propre et régulier
- un lit de pose adapté
- l’absence d’éléments agressifs au contact direct du raccord
- un remblai progressif et compacté sans brutalité
Le mouvement de terrain est une contrainte plus difficile à déceler sous le sol. Le choix du PEHD reste pertinent car il résiste bien aux chocs mécaniques et absorbe une partie des déformations.
Quelles erreurs éviter lors du raccordement enterré ?
Certaines erreurs reviennent souvent sur les réseaux enterrés :
- mélanger des composants incompatibles
- utiliser un diamètre approximatif
- serrer excessivement ou insuffisamment
- enterrer un raccord sans essai préalable
- poser le raccord dans une zone de contrainte ou de torsion
- remblayer avec des matériaux agressifs
- intervenir avant compteur sur un réseau public sans habilitation
Un réseau sous terre pardonne peu les approximations. Le coût initial du PEHD est intéressant, mais l’économie réelle vient surtout d’une pose correcte qui limite les réparations et la maintenance.
Comment savoir si le raccord est bien étanche ?
Le contrôle d’étanchéité doit être réalisé avant l’enterrement définitif. La méthode dépend du réseau, mais le principe reste de vérifier que la jonction tient la pression sans baisse anormale ni suintement.
Les vérifications de base sont les suivantes :
- inspection visuelle du raccord monté
- contrôle de l’alignement du tube
- mise en eau ou mise en pression progressive
- surveillance de toute fuite visible
- vérification d’une éventuelle perte de pression
Sur un réseau enterré, une petite fuite ignorée au départ peut devenir un problème structurel, avec lessivage du sol, surconsommation d’eau ou baisse de performance du réseau. Les raccords électrosoudables sont souvent choisis précisément pour leur capacité à garantir une étanchéité parfaite lorsqu’ils sont mis en œuvre dans les règles.
Qui peut réaliser un raccord polyéthylène enterré ?
Pour une installation privée après compteur, un particulier soigneux peut poser certains raccords à compression sur petit diamètre, par exemple pour un arrosage enterré, une alimentation extérieure ou un réseau depuis une pompe. La sortie filetée femelle d’une pompe doit alors être reliée avec un raccord compatible en diamètre et en filetage.
Pour les branchements avant compteur, le service gestionnaire reste compétent. Le piquage sur le réseau public et la pose de la canalisation jusqu’au compteur ne relèvent pas du particulier.
Pour les soudures PEHD, la logique est encore plus stricte. Les techniques d’électrofusion, de soudure bout à bout et d’extrusion demandent une qualification réelle. Sur les réseaux industriels, les grands diamètres ou les conduites sensibles, l’intervention d’un soudeur ou d’un technicien formé reste la solution la plus sûre.
Pour choisir entre raccord mécanique, laiton, polypropylène ou PEHD électrosoudable, le bon réflexe consiste à partir des contraintes concrètes du chantier, diamètre, pression, nature du fluide, accessibilité et statut du réseau. C’est ce croisement de critères qui permet de construire un réseau enterré durable, facile à maintenir et cohérent avec l’usage prévu sur plusieurs décennies.
