Préparer un schema evacuation eau usée maison permet d’éviter une grande partie des problèmes classiques d’une installation sanitaire, bouchons, glouglous, désiphonnage, odeurs ou refoulements. Dans une maison, l’évacuation fonctionne par gravité, avec des tronçons horizontaux en pente, des chutes verticales, des siphons et une ventilation adaptée.
Un schéma bien pensé sert à visualiser le trajet complet des eaux, depuis l’évier, la douche ou le WC jusqu’au collecteur principal, puis vers le réseau public ou un système d’assainissement non collectif. Il aide aussi à choisir les bons diamètres, à placer les raccords correctement et à anticiper les contraintes réglementaires, notamment le DTU 60.11 et le NF DTU 60.1.
Quel est le schéma d’évacuation des eaux usées d’une maison ?
Le schéma d’évacuation représente l’organisation du réseau intérieur et son raccordement à l’assainissement. Il doit faire apparaître les appareils sanitaires, les tuyaux horizontaux, les colonnes de chute, le collecteur, les sens d’écoulement, les pentes et les diamètres. Sur un plan technique complet, on peut aussi faire figurer les regards, les altitudes d’entrée et de sortie, ainsi que la limite entre partie privée et partie publique.
Distinguer eaux usées, eaux-vannes et eaux pluviales
La première étape consiste à distinguer les différents types d’eaux :
- Les eaux usées ménagères, aussi appelées eaux grises, proviennent de la cuisine, de la salle de bains, des lavabos, douches, baignoires, éviers, lave-linge, lave-vaisselle, adoucisseur ou cumulus
- Les eaux-vannes, aussi appelées eaux noires, proviennent exclusivement des WC
- Les eaux pluviales proviennent des toitures et surfaces extérieures, ce ne sont pas des eaux usées
Cette séparation compte autant pour le dessin du schéma que pour la conformité de l’installation. Les eaux-vannes ne doivent pas être mélangées aux eaux pluviales. En réseau public, la commune peut fonctionner en séparatif avec deux collecteurs distincts, ou dans certains cas en unitaire. À l’échelle de la maison, il faut toujours vérifier les règles locales avant de raccorder quoi que ce soit.
Identifier les éléments d’un réseau d’évacuation
Un réseau d’évacuation domestique comprend généralement :
- les départs d’appareils sanitaires
- les siphons
- les canalisations horizontales
- la ou les colonnes de chute
- le collecteur principal
- la ventilation primaire
- les regards ou points de visite
- éventuellement une station de relevage si la maison est en contrebas
- la boîte de branchement en limite de propriété

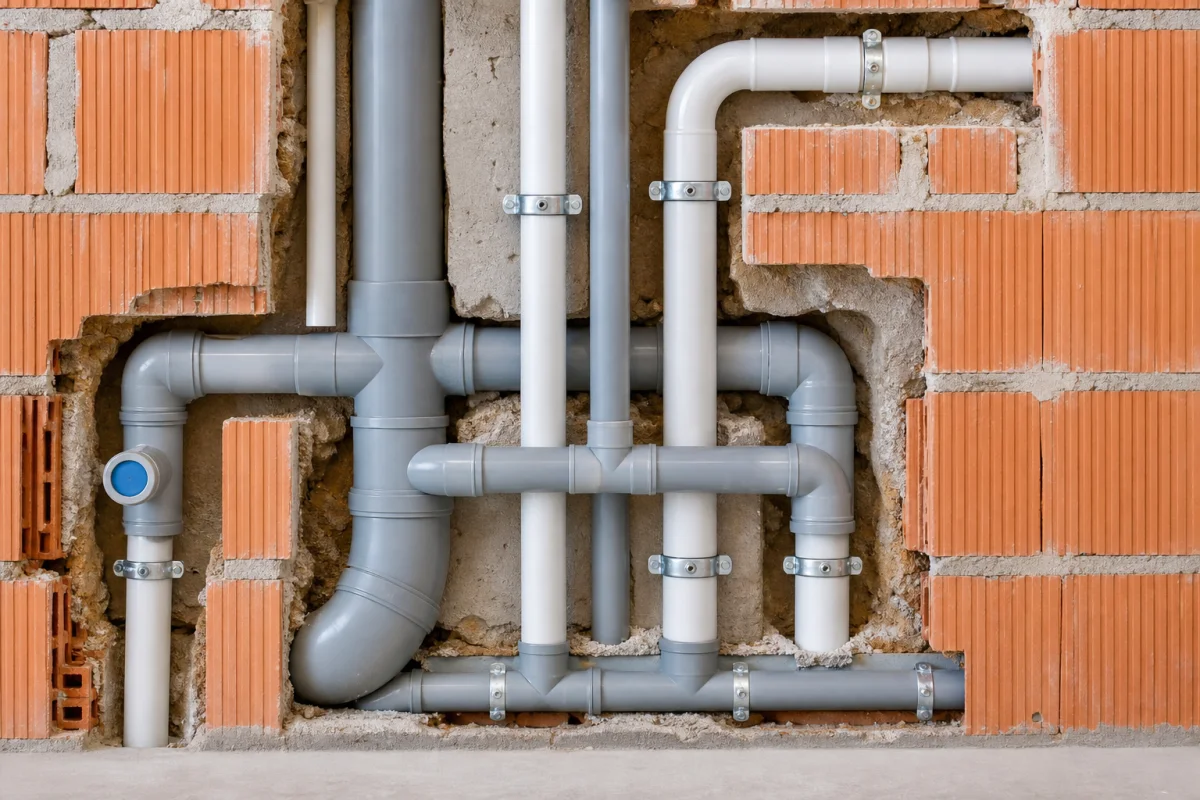

Dans la plupart des maisons, le PVC gris reste le matériau de référence pour les réseaux intérieurs. Il est apprécié pour sa légèreté, sa durabilité et la simplicité d’assemblage, soit par collage, soit par raccords à joints selon la configuration.
Comprendre le trajet des eaux usées dans une maison
Les eaux s’écoulent depuis chaque appareil vers un réseau horizontal légèrement incliné. Elles rejoignent ensuite une chute verticale, puis un collecteur principal qui les dirige vers le branchement extérieur. Le transport se fait en gravitaire, sauf cas particuliers où un relevage est nécessaire.
Rôle des départs d’appareils, de la colonne de chute et du collecteur
Chaque appareil sanitaire possède son départ d’évacuation. Ce premier tronçon transporte les effluents vers une canalisation secondaire ou directement vers une chute. La colonne de chute reçoit les eaux depuis les étages ou les appareils superposés. Le collecteur, lui, rassemble l’ensemble avant la sortie du bâtiment.
Le schéma doit montrer clairement cette hiérarchie :
- appareil sanitaire
- siphon
- départ horizontal
- chute verticale
- collecteur principal
- branchement vers réseau collectif ou ANC
Les descentes doivent être ventilées en partie haute. Le prolongement de la colonne de chute permet d’éviter l’effet de piston, le siphonnage et les remontées d’odeurs. Le DTU 60.11 rappelle cette exigence de ventilation des colonnes verticales.
Comment raccorder plusieurs appareils sur un même collecteur ?
Plusieurs appareils peuvent partager un même collecteur à condition de respecter le diamètre, la pente et la qualité des raccordements. Les piquages se font avec des raccords adaptés pour accompagner le flux. Sur le terrain, les discussions techniques portent souvent sur le choix entre culottes, coudes à 68°, coudes à 90° ou double 45°. Dans l’esprit, la règle reste simple, favoriser les changements de direction progressifs et limiter les angles brusques sur les tronçons chargés.
Pour un collecteur horizontal, un raccord trop sec augmente le risque de dépôt et de bouchon. Les points de visite sont utiles à chaque changement important de direction et sur les longueurs significatives.
Quel diamètre prévoir selon chaque évacuation ?
Le dimensionnement d’un réseau d’eaux usées ne se fait pas au hasard. Le DTU 60.11 fixe des règles de calcul liées au débit, au nombre d’appareils et au mode d’évacuation. Dans une maison, on s’appuie souvent sur les diamètres minimaux courants pour éviter sous-dimensionnement et engorgement.
Quel diamètre prévoir pour l’évacuation d’un WC ?
Pour un WC classique, le diamètre couramment retenu est 100 mm, parfois noté DN 100. C’est la référence la plus répandue pour évacuer correctement les eaux-vannes vers le collecteur principal. Les WC doivent être raccordés de façon directe et propre, avec un tracé aussi simple que possible.
Lorsque plusieurs équipements partagent une chute unique, le schéma doit être encore plus rigoureux sur la ventilation et les raccords. C’est un point souvent soulevé dans les projets de rénovation ou de construction en étapes.
Connaître les diamètres minimaux par usage
Les valeurs exactes peuvent varier selon la configuration et les prescriptions du fabricant, mais ce tableau donne une base de travail cohérente pour une maison individuelle.
| Équipement | Diamètre couramment utilisé | Observation |
|---|---|---|
| Lavabo | 32 à 40 mm | 32 mm possible selon appareil, 40 mm apporte plus de marge |
| Douche | 40 mm | À surveiller si longueur importante |
| Baignoire | 40 mm | Prévoir pente régulière |
| Évier de cuisine | 40 à 50 mm | 50 mm conseillé pour limiter les bouchons de graisse |
| Lave-linge | 40 mm | Avec siphon adapté |
| Lave-vaisselle | 40 mm | Souvent raccordé via l’évier |
| Collecteur eaux ménagères | 50 mm et plus | Selon nombre d’appareils raccordés |
| WC | 100 mm | Référence courante pour eaux-vannes |
| Chute principale | 100 mm | À confirmer selon configuration globale |
Le bon diamètre dépend aussi du nombre d’appareils, de la longueur des tronçons, des changements de direction et du débit simultané possible. Un schéma sérieux mentionne toujours les diamètres sur chaque portion.
Quelle pente respecter pour une évacuation des eaux usées ?
La pente conditionne la vitesse d’écoulement. Trop faible, les matières stagnent. Trop forte, l’eau part vite mais laisse derrière elle les matières solides, ce qui peut créer des dépôts. Le réseau doit donc rester dans une plage cohérente pour un fonctionnement régulier.
Calculer la pente idéale des canalisations
Pour les tronçons horizontaux, la valeur souvent retenue en pratique est 2 %, soit 2 cm par mètre. Cette valeur revient fréquemment dans les schémas d’habitation et correspond aussi à la pente indiquée pour le bras de siphon dans certaines documentations, avec une équivalence de type 1:50.
Exemples simples :
- sur 1 mètre de canalisation, prévoir 2 cm de dénivelé
- sur 3 mètres, prévoir 6 cm
- sur 5 mètres, prévoir 10 cm
Le DTU 60.11 encadre le dimensionnement et les pentes minimales. Pour un chantier réel, la pente finale doit être adaptée au diamètre et à la nature du tronçon. Plus le parcours est long ou exposé aux graisses, plus la régularité de pose devient décisive.
Le bras de siphon doit rester court et bien posé. Une donnée technique souvent citée fixe sa longueur maximale à 1,8 m, avec une pente légère dans le sens de l’écoulement. Sa forme doit être en P et non en S, afin de conserver la garde d’eau et de limiter les désamorçages.
Prévoir le siphon et la ventilation sur le schéma
Un bon schéma d’évacuation ne se limite pas aux tuyaux principaux. Les siphons et la ventilation conditionnent le confort d’usage au quotidien. Une installation qui évacue correctement mais sent mauvais reste une installation ratée.
Rôle du siphon dans une installation sanitaire
Le siphon conserve une petite quantité d’eau qui bloque les gaz d’égout. Sans cette garde d’eau, les odeurs remontent dans le logement. Chaque appareil sanitaire doit avoir un siphon adapté, bien dimensionné et accessible pour l’entretien.
Le bras de siphon doit permettre l’écoulement libre des eaux tout en maintenant l’eau dans la partie en U. Un siphon mal choisi, une pente inversée ou un montage en S peuvent perturber cet équilibre.
Comment éviter les mauvaises odeurs dans les canalisations ?
Les mauvaises odeurs viennent le plus souvent de quatre causes :
- un siphon désamorcé
- une ventilation primaire absente ou insuffisante
- un bouchon partiel dans la canalisation
- un raccordement mal orienté créant des turbulences
Chaque descente doit être ouverte au sommet ou prolongée pour assurer la ventilation. Cette disposition évite le siphonnage lors des débits importants, notamment quand un WC se vide dans une colonne commune. Sur le schéma, la ventilation primaire doit apparaître clairement, tout comme les siphons des appareils sensibles, cuisine, douche et lavabo.
Le schéma d’évacuation des eaux usées est-il soumis à une norme ?
Oui, le schéma d’évacuation d’une maison s’inscrit dans un cadre normatif et réglementaire précis. Les règles concernent à la fois la conception du réseau, sa mise en œuvre et son raccordement à l’assainissement.
Appliquer le DTU 60.11 à son schéma d’évacuation
Le DTU 60.11 encadre le dimensionnement des réseaux d’évacuation des eaux usées et des eaux pluviales. Le NF DTU 60.1, partie 1-1-2, précise les conditions de mise en œuvre des réseaux d’évacuation gravitaire. Ces documents servent de base pour :
- choisir les diamètres minimaux
- vérifier le débit admissible dans une colonne
- déterminer la pente minimale
- prévoir la ventilation des descentes
- assurer une pose compatible avec l’usage normal du logement
Le schéma doit aussi distinguer clairement les eaux pluviales du réseau d’eaux résiduaires. Dans certaines documentations techniques, il est rappelé que les dispositifs d’infiltration des eaux météoriques doivent être totalement séparés des conduites d’eaux usées. Les trop-pleins de secours ne sont pas admis dans ces conduites.
Vérifier la conformité avant les travaux
Le cadre réglementaire dépasse les DTU. Le Code de la santé publique et le Code général des collectivités territoriales encadrent l’assainissement domestique. Si un réseau public existe, le raccordement peut être obligatoire. Lorsqu’un égout public est mis en service, le propriétaire dispose en principe de 2 ans pour se raccorder, selon les dispositions de l’article L1331 et suivants.
Passé ce délai, une somme équivalente à la redevance d’assainissement peut être réclamée, majorée de 100 %, au titre de l’article L1331-8. Des mises en demeure, des obligations de travaux, voire des sanctions plus lourdes sont également évoquées dans la documentation grand public et institutionnelle.
Si le réseau collectif n’est pas disponible, l’habitation doit disposer d’un assainissement non collectif. Le schéma intérieur reste indispensable dans les deux cas, collectif ou ANC.
Préparer un schéma d’évacuation des eaux usées avant les travaux
Avant de poser le premier tube, un schéma précis permet de gagner du temps, d’éviter les reprises et de sécuriser la conformité. Un simple croquis à main levée ne suffit pas toujours. Sur un projet complet, mieux vaut faire apparaître les appareils, les niveaux, les longueurs, les diamètres, les pentes et les points de contrôle.
Installer une évacuation pour cuisine, salle de bains et WC
Dans une maison classique, la logique la plus efficace consiste à regrouper les pièces d’eau pour raccourcir les parcours. Cuisine, salle de bains et WC proches d’une chute commune réduisent le nombre de coudes, le métrage de tube et le risque de dysfonctionnement.
Le schéma peut prévoir :
- une évacuation dédiée ou semi-dédiée pour la cuisine, souvent en 40 ou 50 mm
- un collecteur de salle de bains regroupant lavabo, douche et baignoire
- un raccordement direct du WC en 100 mm vers la chute ou le collecteur principal
- une ventilation primaire en tête de colonne
- un regard ou point de visite sur le départ principal
Dans le cas d’une maison en contrebas, une station de relevage peut être nécessaire sur la partie privée. En limite de propriété, la boîte de branchement d’eaux usées matérialise généralement la séparation entre domaine privé et domaine public.
Les retours d’utilisateurs disponibles dans les sources montrent surtout un besoin de validation technique du schéma, plus qu’un avis d’usage :
« Bonjour à tous,
Je suis en train de m’attaquer à la rénovation complète des évacuations de notre maison. J’aurai svp besoin de votre avis sur un certain nombre de points. » Barlad, source : plombiers-reunis.com
« Bonjour à tous,
Dans le cadre de ma construction neuve, je me suis gardé à faire les branchements, raccordements et évacuations des eaux pluviales et usées. » romain mercier, source : forumconstruire.com
Ces extraits reflètent bien la réalité du sujet, la difficulté ne réside pas dans le principe d’écoulement, mais dans le détail des raccords, des diamètres et de la ventilation.
Éviter les erreurs de pose les plus courantes
Les défauts les plus fréquents sont connus et souvent coûteux à corriger après coup :
- mélanger eaux usées et eaux pluviales sans vérifier le réseau de la commune
- sous-dimensionner un collecteur
- poser une pente insuffisante ou irrégulière
- multiplier les coudes serrés
- oublier la ventilation primaire
- installer un siphon mal configuré
- ne pas prévoir d’accès de curage
- allonger excessivement les bras de siphon
- négliger les contraintes d’évolution du logement
Sur un chantier évolutif, les raccords à joints peuvent parfois être envisagés pour faciliter certaines modifications futures, selon la configuration et les prescriptions de pose. Le choix entre raccords collés et raccords à joints doit rester cohérent avec l’usage, l’accessibilité et les règles de mise en œuvre.
Un schéma vraiment utile ne se contente pas d’indiquer où passent les tuyaux. Il sert à vérifier la cohérence d’ensemble avant travaux, à dialoguer avec un artisan ou le service d’assainissement, et à repérer les points sensibles dès la phase de conception. C’est ce travail en amont qui évite les installations bruyantes, odorantes ou difficiles à entretenir plusieurs années plus tard.
