La vanne de remplissage chaudière fait partie des éléments les plus sollicités d’un circuit de chauffage, mais aussi des moins bien identifiés. Quand la pression chute sous 1 bar, que les radiateurs chauffent mal ou que la chaudière se met en sécurité, c’est souvent vers cette petite pièce qu’il faut se tourner. Son rôle est simple, ajouter l’eau nécessaire dans le circuit fermé de chauffage pour rétablir une pression correcte.
La manipulation reste accessible sur beaucoup d’installations, à condition de respecter quelques règles. Une ouverture trop rapide, une pression mal surveillée ou une vanne mal refermée peuvent provoquer des arrêts répétés, une fuite ou une surpression. Voici un guide clair pour comprendre où se trouve la vanne, comment l’utiliser et à quel moment il vaut mieux passer par un chauffagiste.
À quoi sert une vanne de remplissage chaudière
Le robinet ou la vanne de remplissage sert à remettre de l’eau dans le circuit de chauffage. Sur une chaudière gaz, le circuit est fermé, l’eau y circule en continu entre la chaudière et les émetteurs de chaleur, comme les radiateurs hydrauliques, un plancher chauffant ou certains ventilo-convecteurs. Avec le temps, de petites pertes de pression peuvent apparaître, par exemple après une purge de radiateur, un léger suintement ou l’ouverture de la soupape.
La vanne de remplissage permet donc de :
- rétablir une pression normale dans le circuit, en général entre 1 et 1,5 bar à froid ;
- maintenir une bonne diffusion de la chaleur dans les radiateurs ;
- éviter les mises en sécurité de la chaudière liées à un manque d’eau ;
- protéger le circulateur contre la marche à sec ;
- préserver le rendement de l’installation et limiter les surchauffes.
Quand cette vanne est bloquée, grippée ou fuyante, l’ajustement de la pression devient plus compliqué. Une pièce défectueuse peut entraîner des appoints d’eau imprécis, une pression instable ou des arrêts fréquents de la chaudière. Dans ce cas, le remplacement par une pièce d’origine compatible reste la solution la plus sûre.
Il existe aussi des vannes de remplissage automatiques ou des groupes de remplissage équipés d’un clapet anti-retour, d’un réducteur de pression et d’un manomètre. Leur rôle est de maintenir une pression stable dans le réseau de chauffage sans intervention manuelle régulière.
Où se trouve la vanne de remplissage chaudière ?

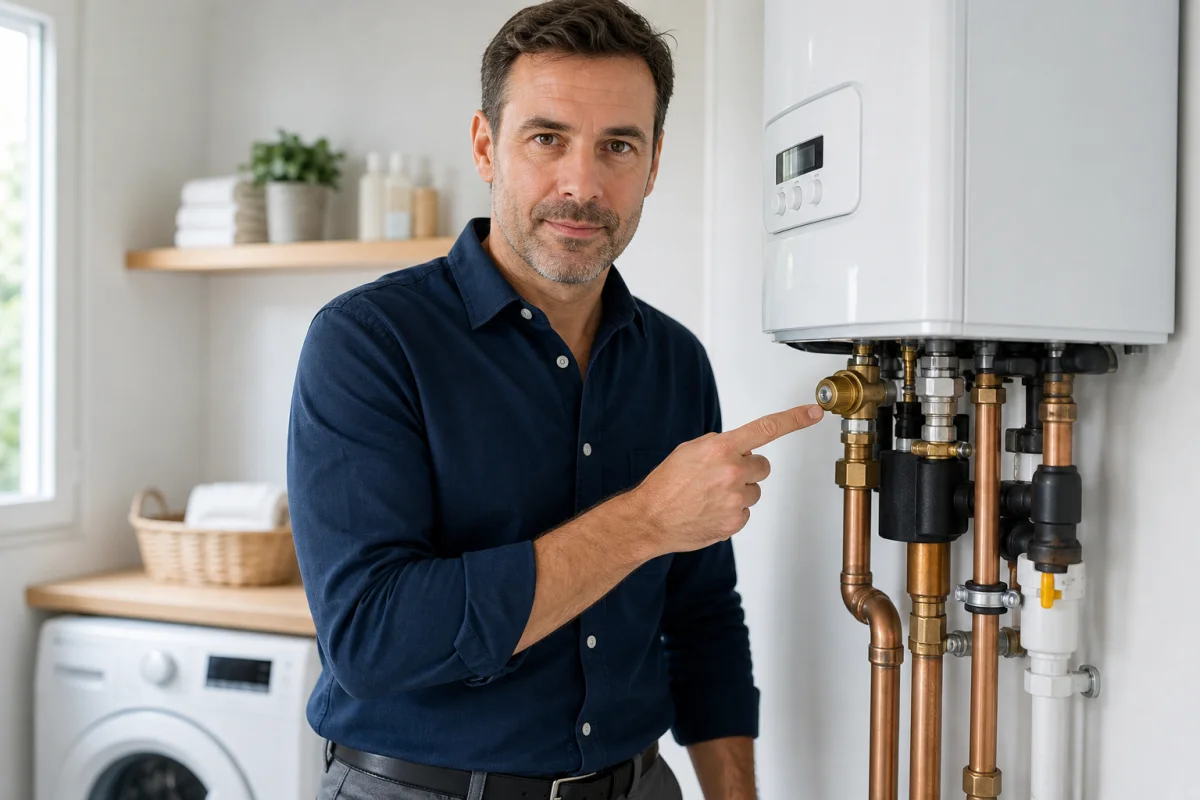

Dans la majorité des cas, la vanne de remplissage se trouve au niveau de la plaque de raccordement, aussi appelée barrette. C’est la zone qui relie les tuyaux d’eau, de gaz et de chauffage à la chaudière.
Sur une chaudière murale, cette zone est visible sous l’appareil. Sur une chaudière au sol, elle se situe plus souvent à l’arrière ou à la base du bloc principal. Le robinet se trouve généralement entre l’arrivée d’eau froide et un tuyau de chauffage plus gros.

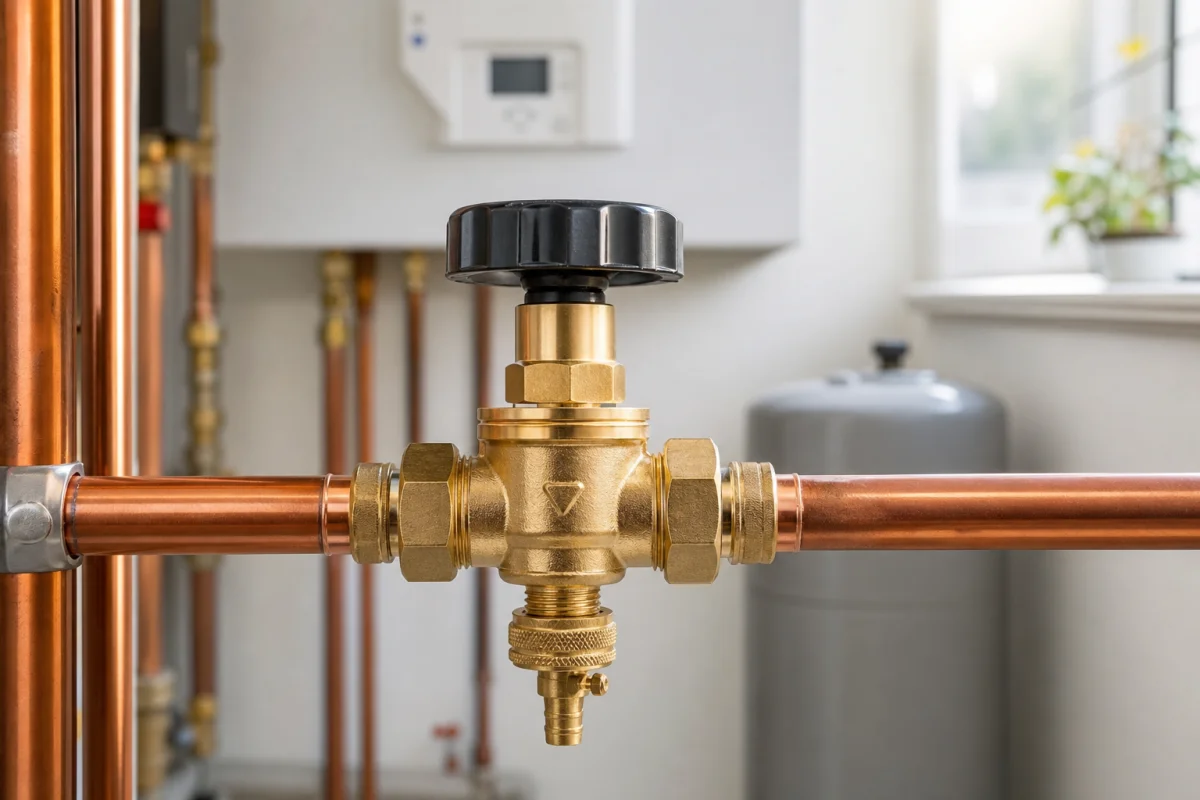

La commande peut prendre plusieurs formes :
- une petite manette, souvent bleue, noire, grise ou métallique ;
- une poignée plate quart de tour ;
- une molette à visser qui s’ouvre doucement dans le sens inverse des aiguilles d’une montre ;
- un petit tube métallique reliant deux conduites avec une molette au milieu.
Comment repérer la vanne sur une chaudière gaz
Sur une chaudière gaz récente, le plus simple consiste à repérer d’abord le manomètre ou l’afficheur de pression, puis à chercher juste en dessous la pièce qui permet l’appoint en eau. Certains modèles affichent un symbole de manque d’eau lorsque la pression devient trop basse.
Sur plusieurs chaudières domestiques, la vanne de remplissage est :
- placée sous la chaudière ;
- de petite taille par rapport aux autres robinets ;
- identifiable par sa couleur, souvent bleue ou noire ;
- située près de l’arrivée d’eau froide.
Exemple courant, certaines chaudières Saunier Duval utilisent une petite manette bleue à tourner progressivement. D’autres marques emploient un système à double vanne, parfois associé à un flexible ou à un disconnecteur.
Différences entre vanne de remplissage, robinet de remplissage et disconnecteur
Les termes sont souvent mélangés, alors qu’ils ne désignent pas exactement la même chose.
| Élément | Fonction | Particularité |
|---|---|---|
| Vanne de remplissage | Ajoute de l’eau dans le circuit de chauffage | Peut être à levier, molette ou quart de tour |
| Robinet de remplissage | Terme courant pour la même fonction | Souvent utilisé comme synonyme de vanne |
| Disconnecteur | Sécurise la liaison entre eau potable et circuit chauffage | Empêche tout retour d’eau du chauffage vers le réseau d’eau potable |
| Groupe de remplissage | Assure le remplissage avec contrôle de pression | Peut intégrer clapet anti-retour, manomètre et réducteur |
Le disconnecteur répond à un enjeu sanitaire. Son principe est d’éviter qu’une eau issue du circuit de chauffage ne revienne dans le réseau d’eau potable. En cas de retour anormal, l’eau est évacuée hors du circuit potable. Sur certaines installations, l’ordre d’ouverture des vannes dépend justement de la présence de ce dispositif.
Comment savoir si la vanne de remplissage est ouverte ou fermée ?
Le signe le plus fiable reste la variation de pression. Si la vanne est ouverte, la pression monte sur le manomètre ou sur l’afficheur numérique. Si elle reste stable, la vanne est soit fermée, soit défaillante, soit l’installation nécessite une autre manœuvre, par exemple l’ouverture d’une deuxième vanne.
Quelques repères utiles :
- une poignée quart de tour est souvent fermée lorsqu’elle est perpendiculaire au tube ;
- une molette vissée est fermée lorsqu’elle arrive en butée ;
- une vanne ouverte laisse entendre parfois un léger bruit d’arrivée d’eau ;
- si la pression grimpe rapidement, la vanne est bien ouverte.
Sur une chaudière récente, l’affichage numérique de la pression est plus simple à lire qu’un cadran classique. La zone verte du manomètre correspond généralement à la plage normale de fonctionnement, tandis que la zone rouge signale une surpression au-dessus de 2 bars.
Peut-on remettre de l’eau dans une chaudière soi-même ?
Sur beaucoup de modèles, oui. La manœuvre est assez simple quand la baisse de pression est ponctuelle et que la vanne est facile à identifier. C’est une opération d’appoint, pas une réparation. Si la chaudière perd régulièrement de la pression, il faut chercher la cause, fuite, vase d’expansion fatigué, purge répétée, soupape qui laisse passer de l’eau ou défaut sur un composant.
Une baisse d’eau dans le circuit peut entraîner :
- une baisse de la pression de la chaudière ;
- une diminution de chaleur dans les radiateurs ;
- une perte de rendement énergétique ;
- une surchauffe de l’appareil ;
- un arrêt intempestif avec mise en sécurité.
Préparer la chaudière avant d’ouvrir la vanne
Avant toute manipulation, mieux vaut travailler sur une chaudière au repos ou revenue à une température normale. La pression de référence se lit à froid, idéalement entre 1 et 1,5 bar. Quand la chaudière chauffe, la pression peut naturellement monter jusqu’à 1,8 à 2 bars.
Voici la bonne préparation :
- vérifier la pression actuelle sur le manomètre ou l’écran ;
- repérer la vanne de remplissage sous la chaudière ou sur la barrette ;
- consulter la notice fabricant si le système comporte deux vannes ou un disconnecteur ;
- placer un chiffon sous la zone si un léger suintement est déjà visible.
Ouvrir la vanne de remplissage sans brusquer la pression
L’ouverture doit se faire très progressivement. Le but n’est pas de remplir vite, mais de laisser la pression monter de façon contrôlée. Une ouverture trop franche peut faire grimper l’aiguille en quelques secondes.
La méthode la plus courante :
- ouvrir la vanne doucement ;
- surveiller en continu la montée de pression ;
- arrêter lorsque l’aiguille atteint la valeur cible, souvent 1,5 bar.
Sur certaines installations avec disconnecteur, deux vannes doivent être manipulées. Une pratique souvent citée consiste à ouvrir d’abord la vanne liée à la pièce en laiton, puis le côté chauffage. Pour la fermeture, l’ordre inverse est parfois recommandé, d’abord le côté chauffage, puis celui du bas. Sans disconnecteur, l’ordre importe généralement moins, mais la notice de l’appareil reste la référence.
À quelle pression faut-il remettre de l’eau dans une chaudière ?
La plage recommandée pour la majorité des chaudières se situe entre 1 et 1,5 bar à froid. C’est la valeur moyenne qui permet au circuit de fonctionner correctement sans le mettre en tension. Dans une maison à plusieurs étages, une pression légèrement plus élevée peut être nécessaire pour alimenter correctement les radiateurs les plus hauts.
| Situation | Pression conseillée | Interprétation |
|---|---|---|
| Chaudière à froid | 1 à 1,5 bar | Plage normale |
| Chaudière en fonctionnement | 1,8 à 2 bars | Montée normale avec la chauffe |
| Sous 1 bar | Trop bas | Appoint d’eau souvent nécessaire |
| Au-dessus de 2 bars | Anormal | Surpression à corriger |
La pression idéale peut varier selon le modèle. En cas d’incertitude, il faut se référer à la notice ou à l’installateur. Sur beaucoup de chaudières, la zone verte du cadran aide à viser la bonne valeur.
Fermer correctement la vanne après l’appoint d’eau
Une fois la pression cible atteinte, la vanne doit être refermée sans attendre. Une fermeture incomplète peut provoquer une montée progressive de pression dans les heures qui suivent. C’est un cas classique lorsqu’une chaudière passe de 1,5 bar à plus de 2 bars sans raison apparente après un appoint.
Après fermeture :
- vérifier que la pression se stabilise ;
- contrôler l’absence de fuite sous la chaudière ;
- observer la pression à nouveau quelques heures plus tard ;
- si la pression continue de monter seule, suspecter une vanne qui ferme mal.
Les erreurs à éviter lors du remplissage
Le remplissage paraît anodin, mais certaines erreurs reviennent souvent et finissent par fatiguer l’installation.
- Ouvrir la vanne trop vite, ce qui provoque une montée brutale au-dessus de la consigne
- Remplir sans surveiller le manomètre, surtout sur un cadran peu lisible
- Viser une pression trop haute, par exemple au-delà de 2 bars
- Oublier de refermer complètement la vanne après l’appoint
- Répéter les appoints sans chercher pourquoi la pression baisse souvent
- Confondre la vanne de remplissage avec un autre robinet, eau froide, gaz, départ ou retour chauffage
Une baisse ponctuelle n’a rien d’exceptionnel. En revanche, une chaudière qui réclame souvent un appoint doit être contrôlée. Une pression qui chute régulièrement peut révéler une fuite, une anomalie du vase d’expansion ou un autre défaut sur le circuit.
Que faire si la pression dépasse 2 bars ?
Une pression au-dessus de 2 bars n’est pas normale dans ce contexte. Il faut d’abord vérifier que la vanne de remplissage est bien fermée. Si la surpression apparaît juste après l’appoint, le problème vient souvent d’un remplissage excessif ou d’une vanne qui n’est pas revenue en position fermée.
Les bons réflexes :
- arrêter immédiatement le remplissage ;
- contrôler la position de fermeture de la vanne ;
- attendre un instant pour vérifier si la pression redescend ou se stabilise ;
- si la pression reste trop haute, faire corriger la situation avant de multiplier les essais.
Une surpression répétée peut aussi cacher un problème plus technique, comme un vase d’expansion dégonflé ou une soupape en défaut. Quand l’aiguille monte régulièrement dans la zone rouge, mieux vaut demander un diagnostic.
Pourquoi ma vanne de remplissage fuit-elle ?
Une fuite sur la vanne de remplissage chaudière peut venir de plusieurs causes, usure du joint, tartre, pièce grippée, fermeture imparfaite ou corps de robinet endommagé. Une vanne qui fuit peut laisser entrer de l’eau en continu dans le circuit ou, à l’inverse, rendre le réglage impossible.
Les symptômes fréquents :
- gouttes visibles sous la chaudière ;
- pression qui remonte toute seule ;
- manette dure, bloquée ou qui tourne dans le vide ;
- appoint d’eau difficile à réaliser ;
- arrêts fréquents de la chaudière liés à une pression instable.
Quand la pièce est grippée, le remplacement par une référence compatible et, si possible, d’origine permet de sécuriser l’apport d’eau. Le marché des pièces est large. Un distributeur comme Dispart annonce par exemple 1604 produits trouvés dans la catégorie robinets chaudière, avec des références visibles à partir de 12,00 € TTC jusqu’à 30,00 € TTC sur certains modèles repérés. Pour les groupes de remplissage automatiques, une fourchette courante observée va d’environ 30,00 € à 120,00 €, selon l’équipement intégré.
On trouve aussi des solutions automatiques avec manomètre, comme :
- THERMADOR ABTM à 106,86 € TTC ;
- CALEFFI ABT à 96,75 € TTC ;
- SOMATHERM groupe automatique à 41,22 € TTC ;
- ITAP armature de remplissage à 38,29 € TTC.
Côté compatibilité, les pièces existent pour de nombreuses marques, parmi lesquelles Saunier Duval, Vaillant, Viessmann, Frisquet, Chaffoteaux, De Dietrich, ELM Leblanc, Atlantic, Ferroli ou encore Chappée.
Quand faut-il changer la vanne de remplissage chaudière ?
Le remplacement devient pertinent dans plusieurs cas :
- la vanne fuit malgré une fermeture correcte ;
- la commande est cassée, bloquée ou grippée ;
- la pression monte seule après chaque appoint ;
- la pièce ne permet plus un réglage précis ;
- le technicien constate une usure interne ou un défaut d’étanchéité.
Un professionnel est conseillé dès qu’il faut démonter la robinetterie, intervenir sur un ensemble avec disconnecteur, ou rechercher une anomalie persistante de pression. Une installation qui perd souvent de l’eau ou qui monte régulièrement en surpression ne doit pas être traitée comme un simple besoin d’appoint.
La bonne pratique consiste à considérer la vanne de remplissage comme un organe de réglage et de sécurité, pas comme une pièce secondaire. Une lecture régulière du manomètre, surtout au changement de saison ou après la purge des radiateurs, permet d’éviter des pannes plus coûteuses. Quand la pression baisse une fois, un appoint suffit souvent. Quand elle baisse toutes les semaines, c’est le circuit complet qu’il faut faire contrôler.
